Требования нормативных документов к теплоизоляции трубопроводов

• Строительная-теплотехника-СНиП-II-3-79 (скачать)
• Приложение к СНиП II-3-79 (скачать)
• Строительные нормы и правила СНиП 2.01.07-85 (скачать)

• Изменение СНиП 2 01-07-85 (скачать)

• Жилые здания СНиП 2-08-01-89 (скачать)
• Строительная-климатология-СНиП-23-01-99 (скачать)
• Приложение к СНиП 23-01-99 (скачать)
• Тепловая защита зданий СНиП 23-02-2003 (скачать)
• ГОСТ 12.1.044-89 Система стандартов безопасности труда.
  Пожаровзрывоопасность веществ и материалов.
  Номенклатура показателей и методы их определения (скачать)

Требования к утеплению наземных и подземных трубопроводов изложены в СНиП 41-03-2003. Тепловая изоляция должна присутствовать у всех частей трубопровода: прямых участков, фланцевых соединений, отводов и трубной арматуры. Теплоизоляция по СНиП выбирается с учетом способа прокладки (наземный, подземный или канальный) и условий эксплуатации (температуру окружающей среды, воспринимаемые нагрузки). Для трубопроводов с температурой на наружной поверхности ниже 12°С, во избежание образования конденсата необходимо предусмотреть пароизоляцию. Выбор толщины материала, его плотности и величины теплопроводности материала производится на основании специальных расчетов, методика которых приведена в СНиП.

При проектировании теплоизоляции трубопроводов, проходящих в жилых и производственных помещениях, следует учитывать требования технического регламента по пожарной безопасности. Для теплоизоляции арматуры, фланцевых соединений и компенсаторов используются съемные конструкции. Для трубопроводов прокладываемых бесканальным подземным способом чаще всего используются предварительно изолированные ППУ в заводских условиях трубы с защитной оболочкой.

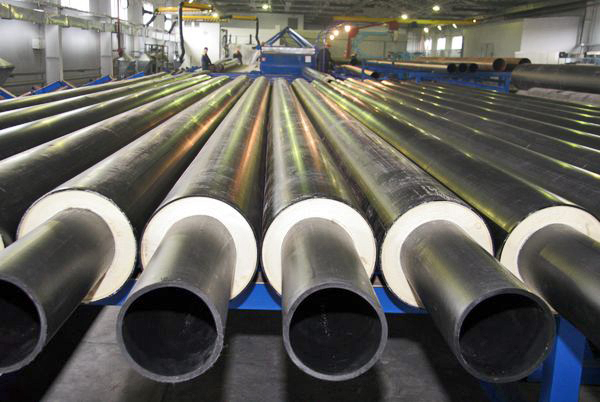

Для подземных трубопроводов используются предварительно изолированные в заводских условиях ППУ трубы с защитной оболочкой.

Основным преимуществом ППУ изоляции является низкая теплопроводность, долговечность, удобство в монтаже. Единственным ограничением использования этого материала является температурное ограничение: ППУ не используется для труб с температурой теплоносителя выше 120°С. Тем не менее допускается применение ППУ теплоизоляции по СНиП при кратковременных повышениях температуры до 150°С.

Выбор подходящей теплоизоляции по СНИП

Теплоизоляция трубопроводов по СНиП выбирается на основании типового расчета. Порядок определения основных характеристик теплоизоляционных материалов изложен в СНиП 41-03-2003. При расчете изоляции трубопроводов необходимо учесть много составляющих: условия эксплуатации, допустимые нагрузки, температуру изолируемой поверхности, температуру окружающей среды, нагрузку от грунта и др.

Расчет теплоизоляции должен быть адаптирован к реальным условиям эксплуатации материалов. Точность расчетов зависит от точности переменных, влияющих на теплообмен, в том числе зависящих от сезонного фактора. Расчеты должны производиться проектным институтом или профессиональными компаниями.

Правильно подобранная теплоизоляция трубопроводов решает несколько задач: снижение тепловых потерь, увеличение срока службы труб и оптимизация капитальных и эксплуатационных расходов. С появлением таких материалов как скорлупа ППУ удалось значительно снизить все виды расходов. Во-первых, благодаря технологичности почти полностью исключается человеческий фактор (пропуски изоляции, некачественное крепление), во-вторых, скорость изоляционных работ увеличилась в несколько раз. Благодаря своим свойствам этот высокотехнологичный материал является одним из основных при теплоизоляции трубопроводов наземным и канальным способом прокладки.
